При возведении нового объекта или реконструкции существующего сооружения на застроенной территории необходимо учитывать его воздействие на окружающую застройку с целью предотвращения недопустимых дополнительных деформаций. Зону влияния проектируемого объекта нового строительства или реконструируемого сооружения и прогнозируемые дополнительные деформации оснований и фундаментов сооружений окружающей застройки определяют расчетом в соответствии с требованиями раздела 9 СП 22.13330.2016.

Геотехнический прогноз – это комплекс работ аналитического и расчетного характера, целью которых является качественная и количественная оценка поведения оснований, фундаментов и конструкций проектируемого сооружения и окружающей застройки в процессе строительства и эксплуатации. Другими словами, геотехнический прогноз – это оценка влияния строительства на изменение напряженно-деформированного состояния окружающего грунтового массива, в том числе оснований зданий и сооружений окружающей застройки.

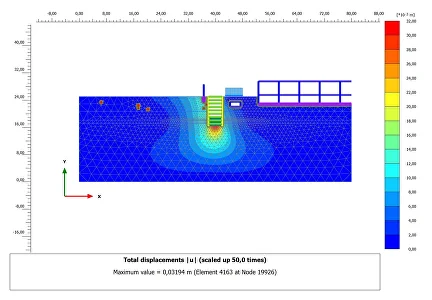

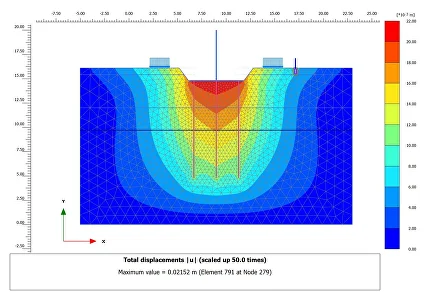

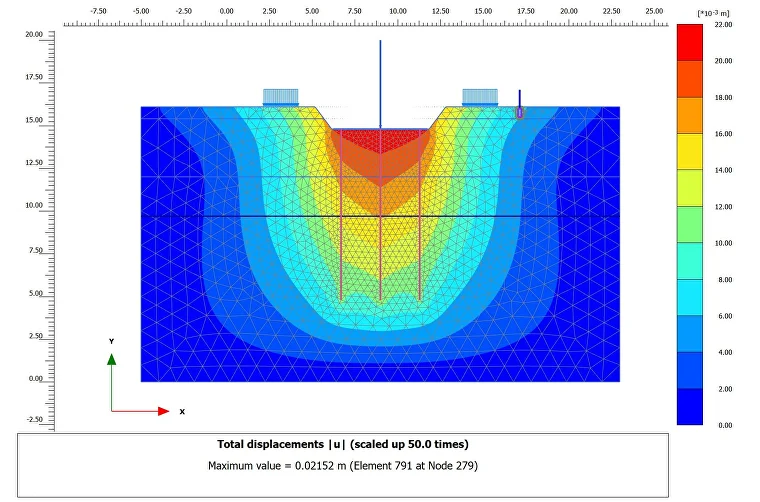

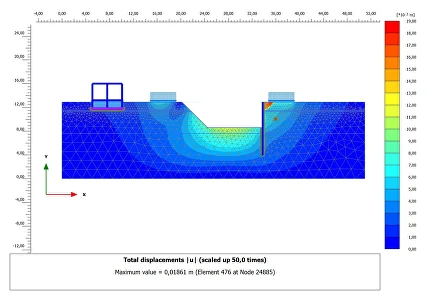

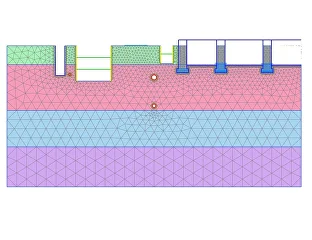

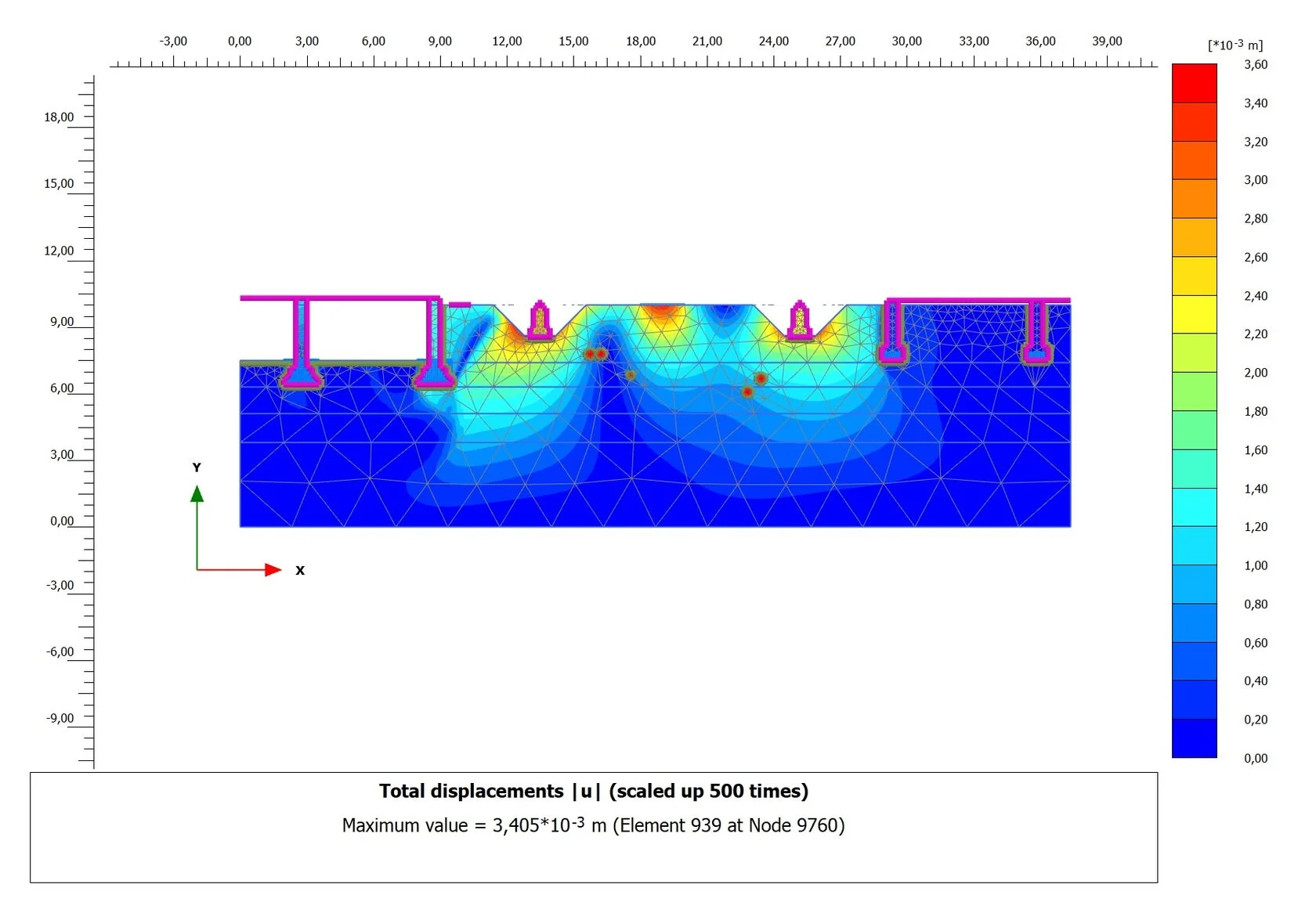

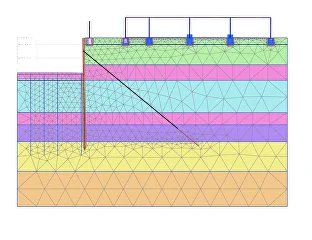

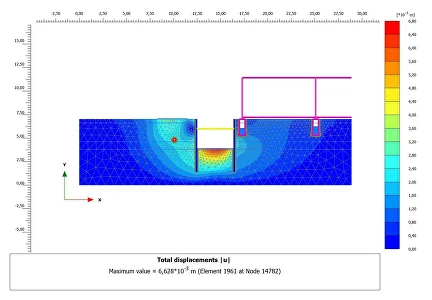

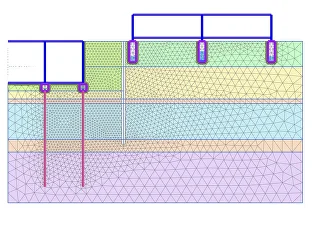

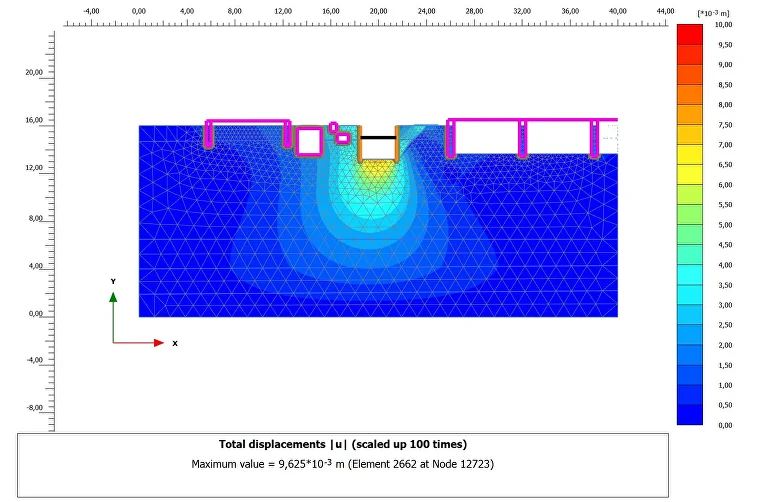

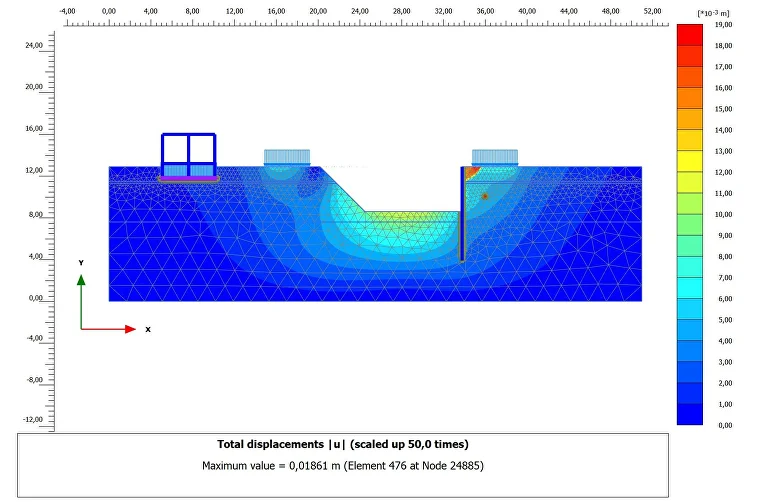

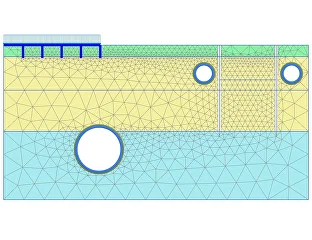

Оценка влияния строительства выполняется путем математического моделирования изменения напряженно-деформированного состояния грунтового массива с применением метода конечных элементов с помощью программного комплекса PLAXIS. В процессе расчетов определяются напряжения, деформации, прочность (устойчивость) в сложных геотехнических системах с учётом совместной работы инженерных конструкций и их взаимодействия с грунтом на этапах строительства, эксплуатации и реконструкции.

Согласно пунктам 9.33-9.38 СП 22.13330.2016: при проектировании оснований, фундаментов и подземных частей вновь возводимых или реконструируемых сооружений, располагаемых на застроенной территории, необходимо выполнять геотехнический прогноз (оценку) влияния строительства на изменение напряженно-деформированного состояния окружающего грунтового массива, в т.ч. оснований сооружений окружающей застройки.

В результате геотехнического прогноза должны быть определены:

— характерные размеры или радиус зоны влияния, м;

— величины дополнительных деформаций оснований и фундаментов сооружений окружающей застройки и подземных коммуникаций;

— необходимость и состав защитных мероприятий для обеспечения сохранности окружающей застройки от влияния строительства.

Геотехнический прогноз необходимо выполнять для сооружений окружающей застройки, расположенных в пределах предварительно назначаемой зоны влияния строящегося или реконструируемого сооружения, которая определяется согласно требованиям п. 9.36 или на основании предварительного моделирования влияния строительства подземного сооружения с учетом нагрузок, передаваемых на основание зданиями и сооружениями окружающей застройки. Жесткость конструкций окружающей застройки в предварительных расчетах допускается не учитывать.

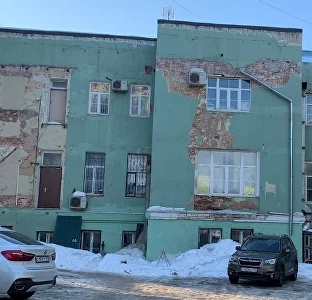

Перед выполнением геотехнического прогноза необходимо провести техническое обследование состояния конструкций сооружений окружающей застройки, расположенных в предварительно назначаемой зоне влияния нового строительства или реконструкции. По результатам технического обследования следует определить категорию технического состояния сооружений окружающей застройки.

Для предварительного назначения зоны влияния вновь возводимого (реконструируемого) сооружения, расположенного на застроенной территории, ориентировочный радиус (характерный размер) зоны влияния R_зв допускается принимать в зависимости от глубины котлована Нк, метода его крепления и конструкции ограждения котлована равным:

5Нк — при использовании ограждения котлована с креплением анкерными конструкциями, но не более 2L, где L — суммарная длина горизонтальной проекции тела анкера и его тяги, м;

4Нк — при использовании ограждения из стальных элементов (труб, двутавров и т.п.) с консольным креплением либо креплением стальными распорками или подкосами, а также при устройстве котлована в естественных откосах (от нижней границы откоса);

3Нк — при использовании монолитной или сборно-монолитной железобетонной конструкции ограждения котлована (по технологии «стена в грунте», буронабивных секущихся свай и т.п.) с консольным креплением либо креплением стальными распорками или подкосами, а также при использовании ограждения из стальных элементов (труб, двутавров и т.п.) и экскавации грунта в котловане под защитой монолитных железобетонных перекрытий;

2Нк — при использовании монолитной или сборно-монолитной железобетонной конструкции ограждения котлована (по технологии «стена в грунте», буронабивных секущихся свай и т.п.) и экскавации грунта в котловане под защитой монолитных железобетонных перекрытий.

Расчет оснований по деформациям для сооружений окружающей застройки, расположенных в зоне влияния нового строительства или реконструкции, проводят из условия:

S_ad < S_ad,u

где: S_ad — дополнительная осадка основания фундамента (совместная дополнительная деформация основания и сооружения), определяемая в соответствии с требованиями 9.33 с учетом совокупности воздействий, связанных с новым строительством или реконструкцией; S_ad,u — предельное значение дополнительной осадки основания фундаментов (предельное значение совместной дополнительной деформации основания и сооружения), устанавливаемое в соответствии с требованиями приложения К с учетом категории технического состояния сооружения окружающей застройки.

При проектировании вновь возводимых или реконструируемых сооружений на застроенной территории необходимо предусмотреть мероприятия, обеспечивающие эксплуатационную надежность сооружений окружающей застройки на период строительства и дальнейшей эксплуатации.

Если по результатам геотехнического прогноза условие формулы (S_ad < S_ad,u) не выполняется, необходимо предусматривать следующие мероприятия:

— изменение конструкции ограждения строительного котлована, методов ее крепления, глубины подземной части, ее планового расположения и др.;

— снижающие деформации основания сооружений окружающей застройки (устройство разделительных стен, геотехнических и компенсационных экранов, закрепление грунтов основания и др.);

— снижающие дополнительные осадки и (или) их неравномерность или повышающие пространственную жесткость сооружений окружающей застройки (усиление фундаментов, устройство монолитных и стальных поясов в подземной и надземной частях сооружений и др.);

— комбинацию вышеперечисленных мероприятий.
